Глоссарий: язык экспертного УЗИ
Аббревиатуры из документации и меню аппарата с расшифровкой и коротким объяснением, что термин значит для врача. Каждый термин открывается отдельной страницей с ссылками на связанные опции, датчики и статьи.
Платформа и архитектура
AIT
Платформа визуализации нового поколения Mindray, на которой построен Resona A20. Объединяет три направления: данные (датчики AFM, FreeWave TX/RX), алгоритмы (FreeBeam,…
AFM
Технология датчиков платформы AIT. Включает Acoustic Boost (эффективность преобразования выше на 50 %), Free Band (полоса шире на 50 %) и Matrix Thin Slice (толщина…
FreeWave TX/RX
Технологии излучения и приёма платформы AIT. FreeWave TX использует генератор произвольной формы сигнала для чистого излучаемого импульса с лучшим подавлением шума.…
FreeBeam
Алгоритм формирования луча платформы AIT с адаптивным взвешиванием канальных данных. Главный лепесток уже, боковые ниже, отсюда выше пространственное и контрастное…
FreeIQ
Технология обработки изображения платформы AIT: интеллектуальное компаундирование пикселей и интеллектуальное улучшение изображения. Работает после формирования луча и…
Hyper Parallel Computing
Вычислительная архитектура A20: многоядерный процессор, десятки тысяч параллельных вычислительных ядер и высокоскоростные каналы передачи данных. По данным Mindray, рост…
DPF
Динамическая попиксельная фокусировка: каждый пиксель изображения формируется с оптимальным фокусом для своей глубины. В A20 работает вместе с цифровой переменной…
Технологии улучшения изображения
SSC
Компенсация скорости звука: аппарат оценивает реальную скорость звука в тканях пациента и корректирует расчёт задержек фокусировки. Даёт более резкое изображение у…
ZoneVue
Динамический глобальный фокус B-режима A20 с точной настройкой до семи фокусных полей в зависимости от датчика.
HD Scope+
Повторная обработка канальных данных выделенной области с независимыми параметрами на основе FreeBeam. Четыре режима подчёркивания: край очага, подавление шума, текстура…
iClear+
Подавление спекл-шума в семи ступенях. Доступно в 2D, контрасте и 3D/4D.
iBeam
Пространственное компаундирование: изображение собирается из сканирований под несколькими углами, до пяти направлений луча, три уровня. Повышает контраст и снижает…
iTouch
Автоматическая оптимизация параметров одним нажатием: усиление и TGC в B-режиме, усиление в цветовом и энергетическом допплере, шкала, PRF и фильтр стенки в PW, усиление…
ExFOV
Расширенное поле зрения на всех датчиках: у линейных изображение становится трапецией с углом до 12°, у конвексных расширяется угол сканирования. Например, SC7-1U с 64°…
Режимы визуализации
Glazing Flow
Объёмное отображение двухмерного кровотока с моделью освещения: цветовой или энергетический допплер выглядит стереоскопически, границы сосудов читаются чётче. Три уровня.
HR Flow
Цветовой допплер высокого разрешения с отдельными частотами на каждом датчике. Повышает качество карты кровотока и чувствительность к потоку.
UMA
Ультрамикроангиография: микродопплер для медленного кровотока в мелких сосудах без контраста. Три подрежима: cUMA в цветовом режиме, pUMA в энергетическом, sUMA с…
V Flow
Векторное картирование кровотока: направление и величина скорости показаны цветными стрелками без зависимости от угла. Количественный анализ, объёмный поток и напряжение…
PSH
Патентованная гармоническая визуализация Mindray со сдвигом фазы: чище гармоника, выше контрастное разрешение и отношение сигнал/шум, высокочастотные гармоники. Работает…
Free Xros M и CM
Free Xros M: до трёх линий M-режима с поворотом на 360° на живом и замороженном изображении, в том числе цветной. Free Xros CM: криволинейный M-режим на основе тканевого…
iScape View
Панорамное сканирование в B и энергетическом допплере со склейкой длиной не менее 301 см, индикатором скорости и просмотром во время сбора. Поворот от 0 до 355°.
Эластография
STE
Двухмерная сдвиговолновая эластография в реальном времени. Метрики E, Cs, G, режим HQ Elasto, карта надёжности RLB, индекс стабильности M-STB. На восьми датчиках A20,…
STQ
Количественное измерение жёсткости сдвиговой волной в точке или области: килопаскали или метры в секунду с оценкой достоверности. Идёт в паре со STE.
STVi
Вискоэластография: количественная оценка вязкости ткани двумя коэффициентами, вязкости и дисперсии, плюс STE на заданной частоте сдвиговой волны. Помогает разделить…
Natural Touch Elastography
Компрессионная эластография с компенсацией напряжения, покадровым индикатором давления, деформацией, коэффициентом деформации, гистограммой и анализом оболочки очага.…
E&Biopsy
Совмещение плоскости систематической биопсии простаты с плоскостью STE по совпадению формы тканей. Индекс Similarity показывает степень совпадения плоскостей. Работает…
M Reference
Совместный анализ нескольких режимов в одной плоскости в реальном времени. M-Ref. Live объединяет B, RLB, компрессионную эластографию, STE, STVi, USAT, LTI и TSSI с…
Функции Fatty Liver Lab
USAT
Количественная оценка стеатоза печени по коэффициенту затухания ультразвука в дБ/см/МГц. Абдоминальный USAT на SC7-1U и SC9-2U, поверхностный на SL10-3U, SLM10-3U,…
HRI+
Гепаторенальный индекс по радиочастотным данным: отношение интенсивности эха паренхимы печени и коры почки, не зависящее от настроек яркости изображения.
LTI
Индекс текстуры печени: статистический анализ размера и плотности рассеивателей паренхимы для количественной оценки стеатоза.
TSSI
Оценка стеатоза по скорости звука в паренхиме печени, измеренной по эхосигналу. Четвёртый параметр набора Fatty Liver Lab, новый по сравнению с Resona R9.
Контрастная визуализация
UWN+
Контрастная визуализация на широкополосном нелинейном сигнале: используется не только вторая гармоника, но и нелинейный фундаментальный сигнал микропузырьков. Двенадцать…
HiFR CEUS
Контраст с высокой частотой кадров для артериальной фазы. В примере Mindray гемангиома печени снята на 68 кадрах в секунду.
SR CEUS
Контраст сверхразрешения: отслеживание отдельных микропузырьков во времени даёт карты сосудов за пределом дифракции. Четыре режима: плотность, скорость, направление,…
CEUS QA
Количественный анализ контраста: кривые время-интенсивность до восьми областей интереса, коррекция движения, экспорт в CSV.
CPM
Хроно-параметрическая карта: очаг окрашивается по времени прихода контраста. Двухмерный и трёхмерный варианты.
TCMR
Смешанный объёмный рендеринг контрастной перфузии и тканевой информации для наглядного положения очага в объёме.
Кардиологические инструменты
LVO
Контрастирование полости левого желудочка для чёткой границы эндокарда. На SPM6-1U.
VLMI
Контраст с очень низким механическим индексом: микропузырьки не разрушаются, перфузия миокарда видна непрерывно.
TDI
Тканевой допплер в четырёх режимах: TVI, TEI, TVD, TVM, до 443 кадров в секунду. На фазированных датчиках. Основа для TDI QA и Free Xros CM.
Tissue Tracking QA
Отслеживание движения миокарда по шести проекциям с диаграммой бычьего глаза, продольной, радиальной и циркулярной деформацией, торсией, глобальной деформацией и…
AutoEF
Автоматическое определение контура левого желудочка и расчёт EDV, ESV, EF, SV, CO по Симпсону, с ЭКГ или без.
Stress Echo
Четырнадцать заводских протоколов и пользовательские, до 12 стадий по 7 проекций, синхронизация по R-зубцу, оценка движения стенок по ASE 16 или 17 сегментов.
Интервенционные функции
Ultrasound Fusion Imaging
Совмещение ультразвука реального времени с КТ, МРТ, ПЭТ или объёмом свободной руки. Автоматическая регистрация по дереву сосудов, компенсация дыхания Fusion RESP,…
uHIT Navi и uHIT Evaluation
uHIT Navi: трёхмерное планирование чрескожной абляции печени на основе фьюжн с симуляцией зоны абляции и краем 0–6 мм. uHIT Evaluation: трёхмерная оценка края абляции…
iNeedle
Динамическое усиление изображения иглы с адаптивной коррекцией угла и двойным экраном до и после. На всех линейных датчиках, кроме ELC13-4U.
Needle Navigation
Ведение иглы по магнитному сенсору в плоскости и вне плоскости сканирования в реальном времени. Требует магнитную систему позиционирования.
Smart-функции и автоматизация
Smart Scene и Smart Scene 3D
Автоматизация под клинический сценарий. В 2D: параметры изображения, измерения, анализ потока с поддержкой UMA. В 3D: аппарат распознаёт мозг, лицо, кости и позвоночник…
Smart Planes CNS и FH
Автоматические стандартные плоскости мозга плода TCP, TTP, MSP, TVP с измерениями BPD, OFD, HC, TCD, CM, LVW и не менее шести сечений сердца плода. Рядом Smart ICV для…
Smart Breast и Smart Thyroid
Автоматическое обнаружение, измерение, описание и классификация очагов молочной железы по BI-RADS и узлов щитовидной железы по TI-RADS со стандартизированным сценарием…
Smart Pelvic
Автоматические измерения тазового дна: передний, средний и задний отделы в 2D по трём системам измерений, леваторный хиатус и мышца в 3D/4D.
Smart FLC и Smart ERA
Smart FLC: автоматический подсчёт и измерение фолликулов в 2D и 3D с раскраской по размеру. Smart ERA: полностью автоматический анализ рецептивности эндометрия.
DICOM и интеграция
iWorks
Автоматизированный протокол исследования по шагам с переключением режимов и измерений. Рядом iScanHelper с подсказками по положению датчика и анатомии и iCompare для…
UltraAssist
Офлайн-программа Mindray для просмотра и обработки данных исследований на компьютере вне аппарата.
Прочие термины
Touch Bar

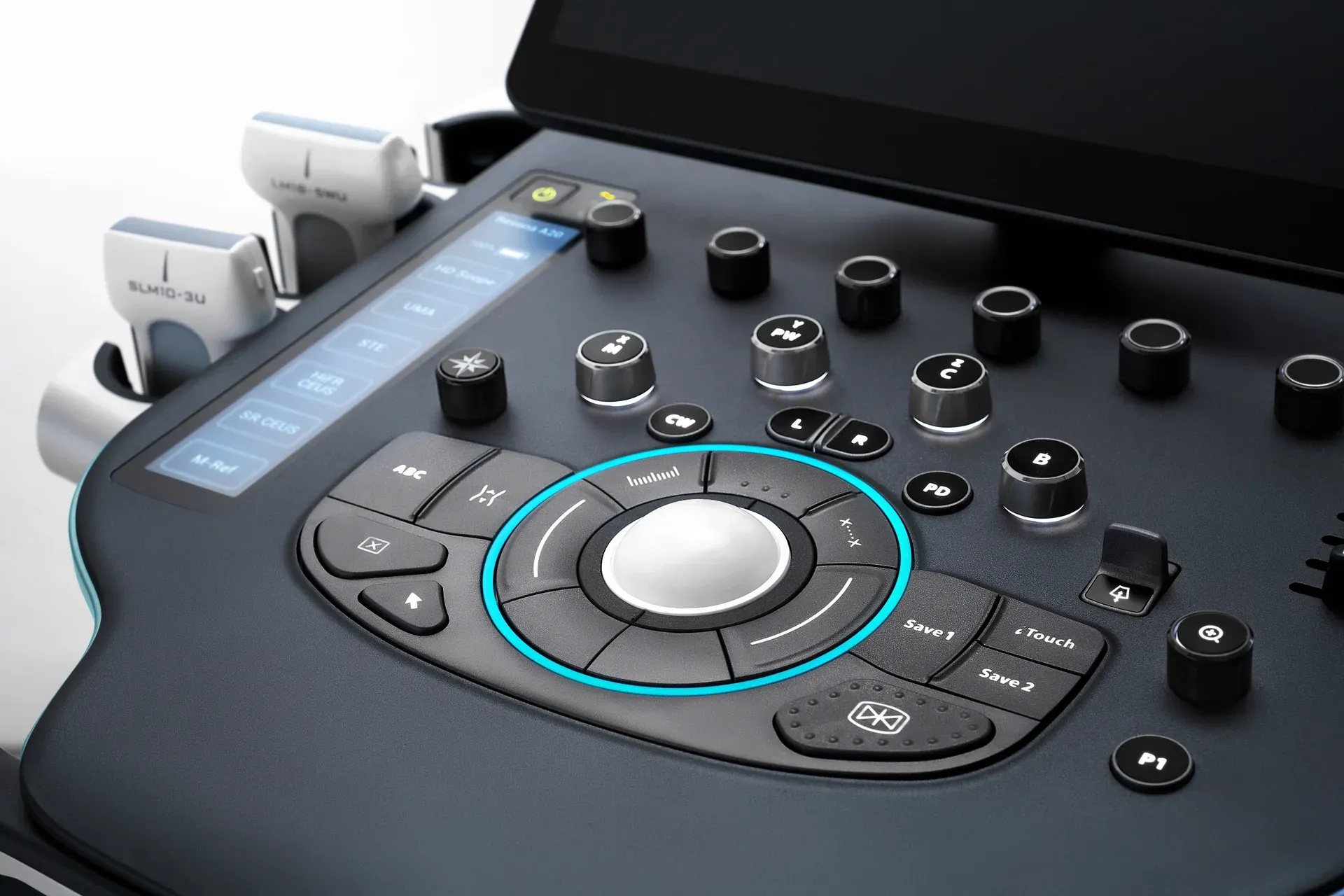

Сенсорная планка над панелью управления A20: показывает модель и заряд аккумулятора, в работе выводит быстрые функции под текущий режим исследования, при электроприводе…
Assisted Moving Mode
Электрический усилитель движения системы массой 160 кг: два прямых колеса 173 мм, два с полной блокировкой 150 мм, центральный тормоз. Без него система весит 138 кг.
Матричный датчик
Датчик с тремя рядами элементов: SLM10-3U 192×3, LM18-5WU 336×3, LM24-6WU 256×3, SPM6-1U 96×3. Три ряда управляют толщиной акустического среза по глубине, отсюда…
Монокристальный датчик
Датчик на монокристальном пьезоэлементе вместо пьезокерамики: выше чувствительность и шире полоса частот, лучше проникновение и разрешение одним датчиком. У A20 восемь…
NGB
Направляющая для иглы, которая крепится на датчик и задаёт траекторию относительно плоскости сканирования. Многоугловые и одноугловые, многоразовые. У A20 предусмотрены…
NB
Держатель на датчике для сенсора магнитной системы позиционирования: нужен для совмещения с КТ и МРТ, навигации иглы и uHIT. Выпускается под конкретные датчики, у…
