Датчики
Четырнадцать датчиков на технологии AFM
Датчики A20 построены по технологии AFM (Acoustic Free Matrix): монокристальные и матричные элементы с тремя рядами, полоса частот до 33 МГц. Ниже все датчики линейки с фильтром по типу, профилю отделения и особенностям. Фото датчиков из материалов Mindray.
Профиль
SC7-1U ●
Монокристальный конвексный
192 эл. · R 55 мм · 1,2–6,0 МГц
Основной абдоминальный датчик A20 на технологии AFM. Печень, почки, акушерство, урология, глубокие сосуды. Единственный конвекс с полным набором печёночных инструментов: USAT, STE, STVi, M Reference.

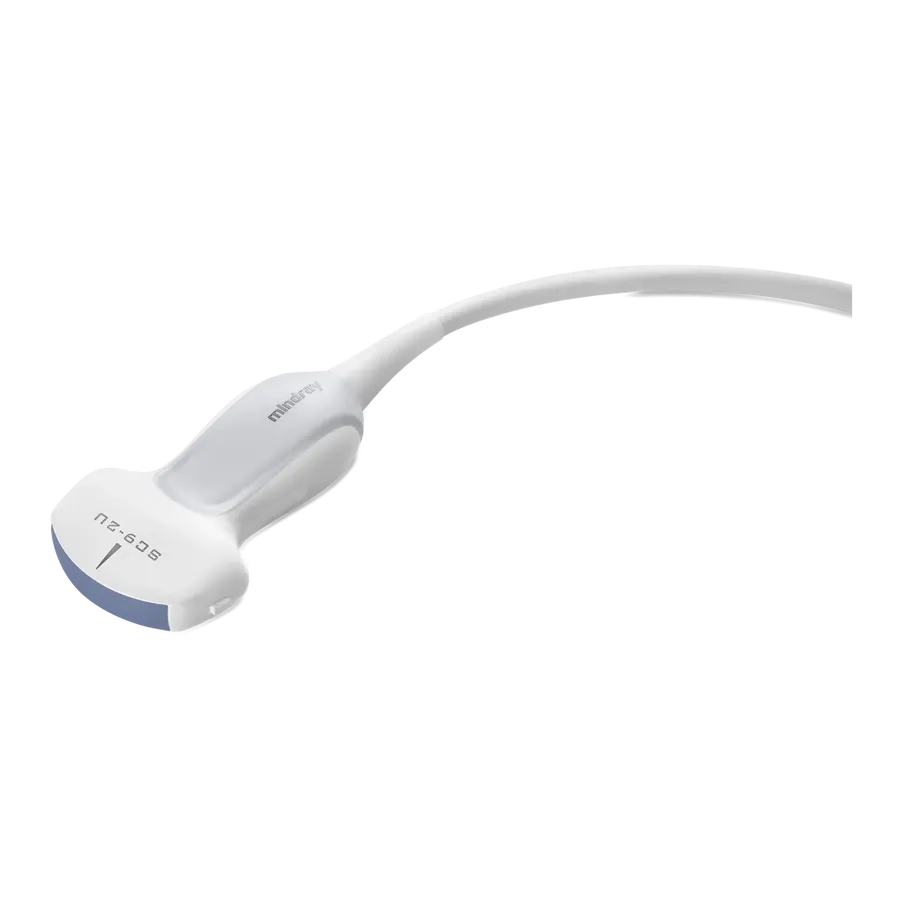

SC9-2U
Монокристальный конвексный
192 эл. · R 43 мм · 1,8–8,2 МГц
Конвекс с радиусом 43 мм и верхней частотой 8,2 МГц: абдоминальные и акушерские исследования с более высоким разрешением, узкое акустическое окно, педиатрия. Второй датчик с полным печёночным набором.
SC6-1GU
Монокристальный конвексный для интервенции
128 эл. · R 20 мм · 1,2–6,0 МГц
Компактный конвекс с радиусом 20 мм и встроенным сенсором навигации для фьюжн. Основной датчик интервенционного решения A20: пункции, абляции, совмещение с КТ и МРТ.

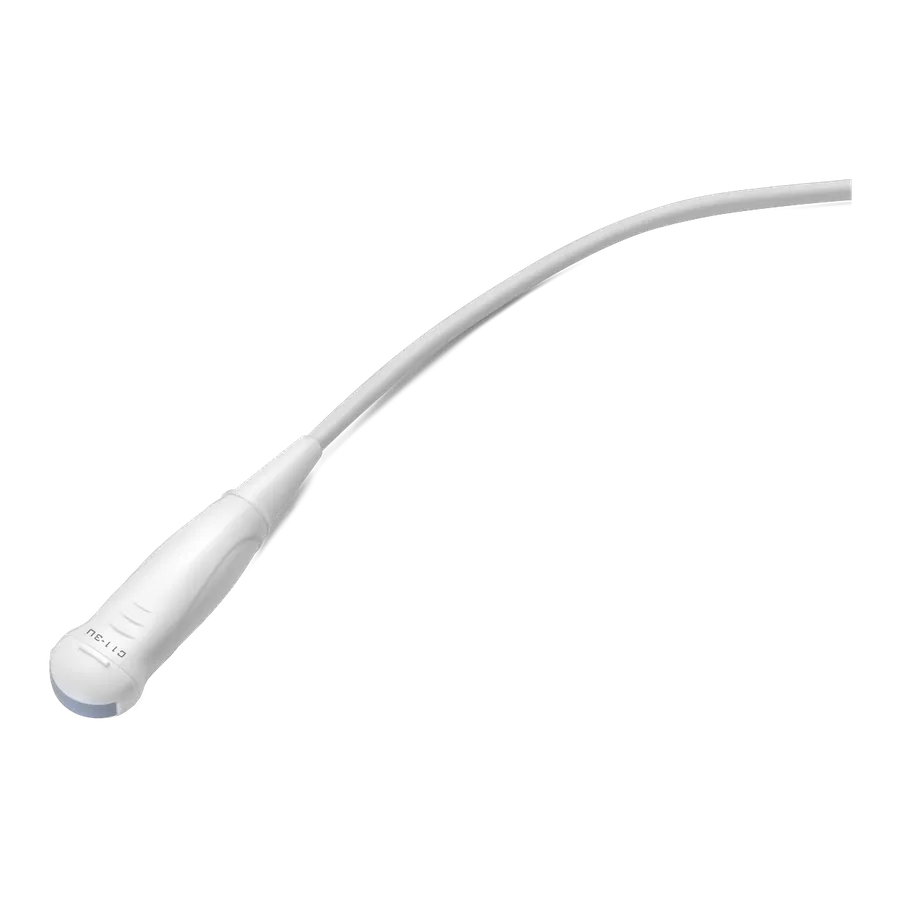

C11-3U
Микроконвексный
128 эл. · R 15 мм · 2,6–12,8 МГц
Микроконвекс с радиусом 15 мм и полосой до 12,8 МГц: педиатрия и неонатология, нейросонография через родничок, детское сердце, малые органы.
SLM10-3U
Монокристальный матричный линейный
576 эл. · апертура 43,9 мм, 192×3 элемента · 2,5–11,0 МГц
Универсальный линейный датчик A20: монокристалл плюс матрица 192×3. Сосуды шеи и конечностей, малые органы, суставы, поверхностная печень. Единственный линейный с CW и полным набором STE, STVi, USAT, V Flow.

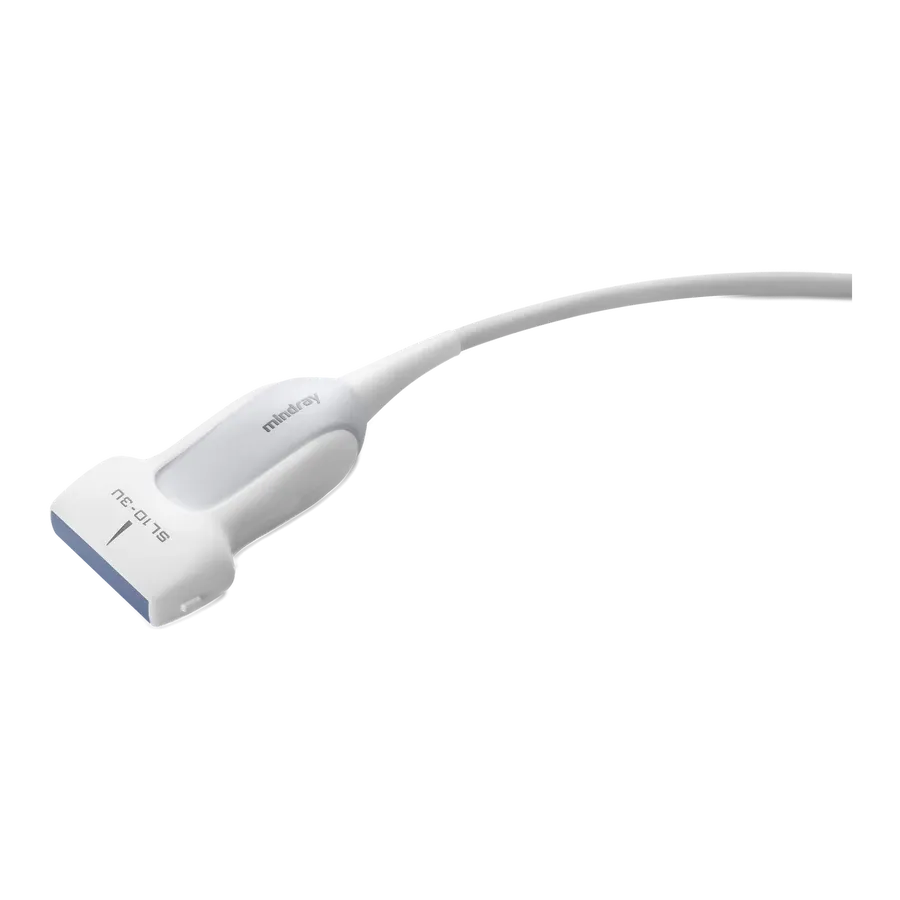

SL10-3U
Монокристальный линейный
192 эл. · апертура 43,9 мм · 2,5–11,0 МГц
Монокристальный линейный датчик без матрицы: та же апертура и полоса, что у SLM10-3U, тот же набор функций. Вариант для клиник, которым не нужна матричная толщина среза.
LM18-5WU
Матричный линейный
1008 эл. · апертура 50,3 мм, 336×3 элемента · 3,8–18,0 МГц
Основной датчик для молочной и щитовидной железы, сосудов и суставов: матрица 336 × 3, полоса до 18 МГц, широкая апертура 50 мм. В материалах Mindray показан на раке молочной железы с UMA.

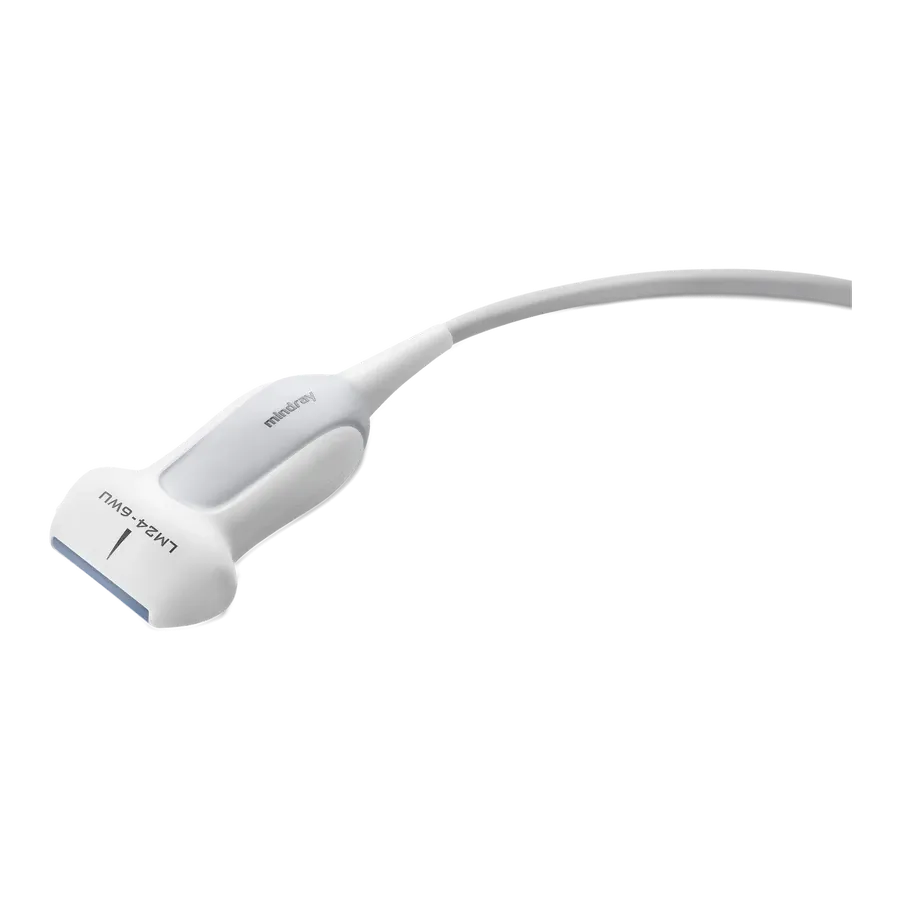

LM24-6WU
Матричный линейный высокочастотный
768 эл. · апертура 38,2 мм, 256×3 элемента · 6,0–23,0 МГц
Высокочастотный матричный линейный датчик до 23 МГц для мелких структур: протоки молочной железы, микрокальцинаты, сухожилия, поверхностные сосуды, кожа. Контрольный объём PW от 0,3 мм.
L33-8U
Линейный ультравысокочастотный
192 эл. · апертура 19,1 мм · 8,3–33,0 МГц
Ультравысокочастотный датчик до 33 МГц: кожа, ногти, мелкие нервы и сосуды, глаз, ревматология. В материалах Mindray показаны волосяной фолликул и артерия срединного нерва диаметром 200 мкм.
SV10-2U
Монокристальный внутриполостной
256 эл. · R 11 мм · 2,0–9,0 МГц
Трансвагинальный и трансректальный датчик с 256 элементами и полем зрения 182°. Гинекология, ЭКО, простата: контраст, внутриполостная эластография STE и совмещение с МРТ на одном датчике.

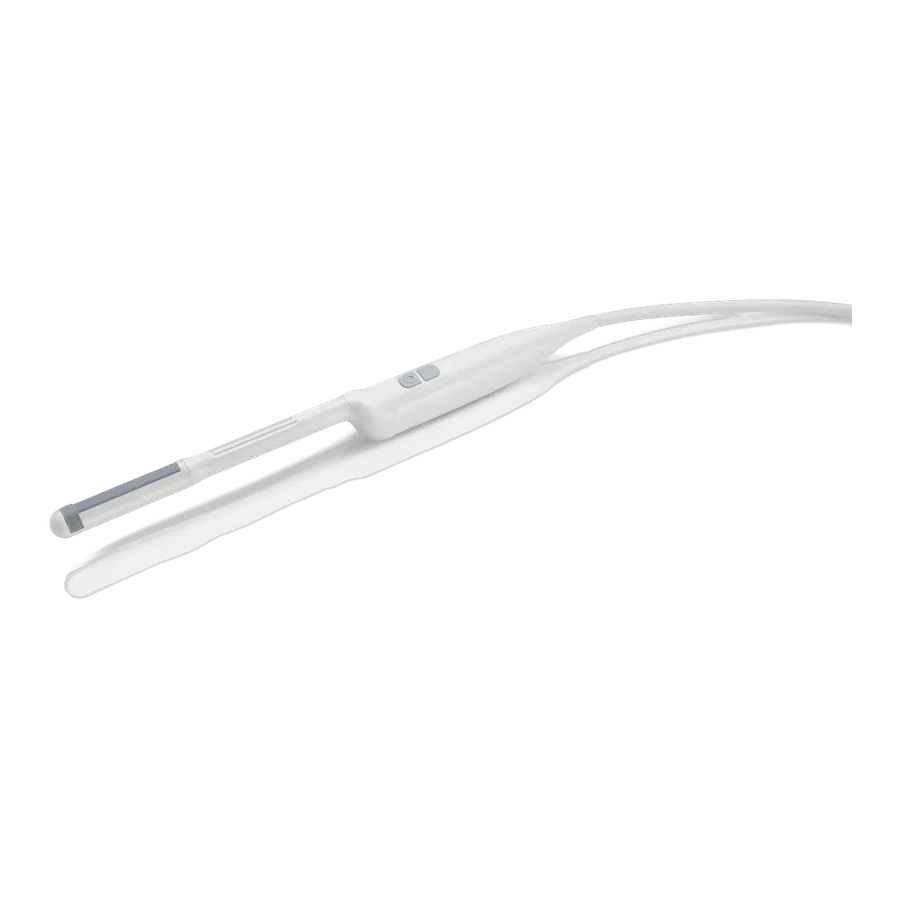

ELC13-4U
Биплановый внутриполостной
две плоскости: конвексная и линейная · 4–13 МГц
Биплановый трансректальный датчик: конвексная и линейная плоскости одновременно. Систематическая и прицельная биопсия простаты, STE и контраст, совмещение с МРТ.
SPM6-1U
Монокристальный матричный фазированный
288 эл. · площадка 24,2 × 15,6 мм, 96×3 элемента · 1,5–4,5 МГц
Единственный кардиологический датчик в линейке A20: монокристалл, матрица 96 × 3, полоса 1,5–4,5 МГц. Эхокардиография взрослых, тканевой допплер, стресс-эхо, транскраниальный допплер.
SD8-1U
Монокристальный объёмный
192 эл. · R 45 мм, угол качания до 90° · 1,8–8,4 МГц
Объёмный конвексный датчик на монокристалле для акушерства и гинекологии: реальновременное 4D до 80 объёмов в секунду, STIC, Smart Scene 3D, объёмный контраст Volume CEUS.
DE10-3WU
Объёмный внутриполостной
192 эл. · R 10 мм, угол качания до 120° · 2,0–9,0 МГц
Внутриполостной объёмный датчик: 3D/4D матки и яичников, тазового дна, простаты. Единственный датчик A20 для трёхмерной гинекологии со Smart Scene 3D и объёмным контрастом.

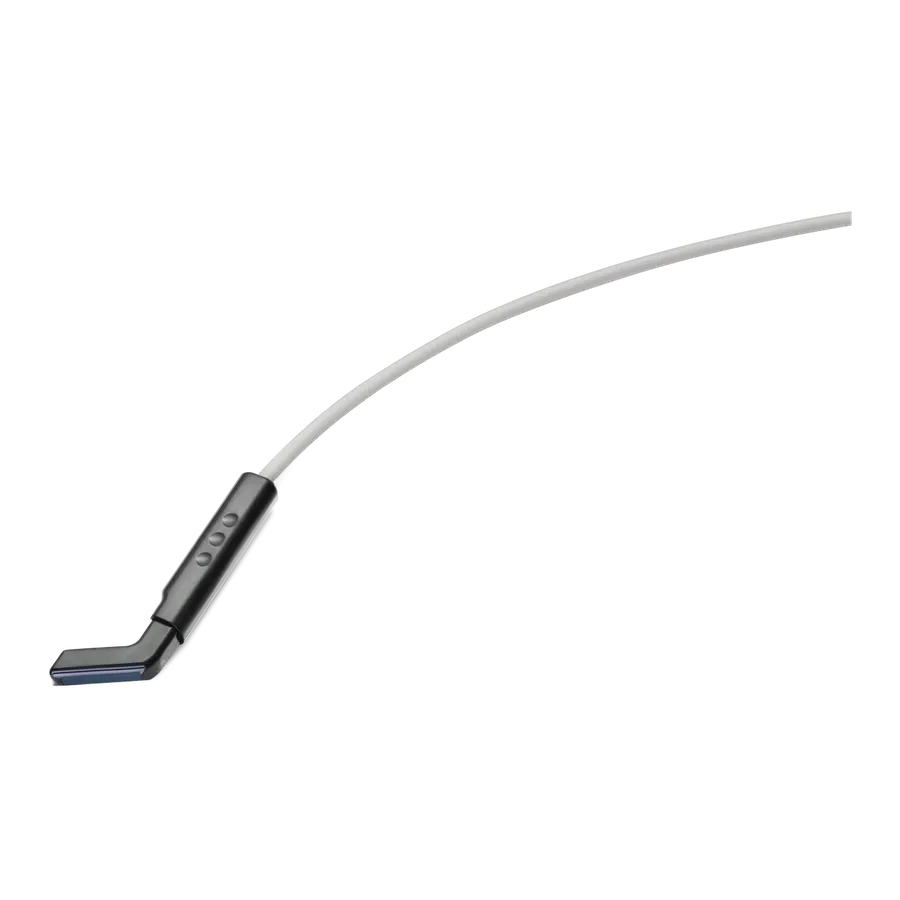

L16-4HU
Линейный интраоперационный, хоккейная клюшка
128 эл. · апертура 25,4 мм, площадка 11,5 × 38 мм · 3,5–16,0 МГц
Компактный линейный датчик формы «хоккейная клюшка»: интраоперационные исследования, нервы, мелкие суставы, педиатрия, сосуды. Работа в тесных зонах и стерильном поле.
Под такое сочетание фильтров датчиков нет. Снимите одно из условий.
Принадлежности
Биопсийные насадки, держатели сенсора фьюжн, модули
По официальным источникам. Насадки NGB задают траекторию иглы, держатели NB несут магнитный сенсор для совмещения с КТ и МРТ. Артикулы появятся вместе с прайсом после регистрации.
Биопсийные насадки
NGB-057SC7-1U, многоугловая, многоразовая
NGB-058SC9-2U, многоугловая, многоразовая
NGB-063SC6-1GU, многоугловая, многоразовая
NGB-018C11-3U, многоугловая, многоразовая
NGB-062SV10-2U, одноугловая, многоразовая
NGB-039SD8-1U, многоугловая, многоразовая
NGB-021DE10-3WU, одноугловая, многоразовая
NGB-059SLM10-3U, SL10-3U, многоугловая, многоразовая
NGB-060LM18-5WU, многоугловая, многоразовая
NGB-056SPM6-1U, многоугловая, многоразовая
Держатели сенсора фьюжн
NB-057SC7-1U, SCM7-1U
NB-058SC9-2U
NB-059SLM10-3U, SL10-3U
NB-060LM18-5WU
NB-062SV10-2U
NB-063SC6-1GU
NB-051ELC13-4U
Модули и прочее
Модуль ЭКГ с кабелем пациентакардиология, стресс-эхо
Ножной переключатель, 2 или 3 педалиUSB
Нагреватель геля с держателемлюбой кабинет
Сканер штрихкодов 1D или 2Dрегистрация пациентов
Модуль 5Gсеть без кабеля
Док-станция и магнитная система позиционированияфьюжн и навигация иглы
Адаптер датчика PCM-SU01датчики с другим разъёмом
Малая клавиатура и верхняя панель клавиатурыввод текста
